Clasificación IP54 para iluminación LED: guía completa y comparación

Lectura del código IP dígito a dígito

Cada clasificación IP sigue el mismo formato de dos caracteres definido por IEC 60529: las letras IP, seguidas de un número para el ingreso de sólidos y un número para el ingreso de líquidos. La escala para sólidos va de 0 a 6 y la escala para líquidos va de 0 a 9K. Leer el código correctamente es más importante de lo que la mayoría de los compradores creen, porque un solo dígito cambia lo que un dispositivo puede y no puede manejar en el campo.

En el lado del agua, el segundo dígito para IP54 se encuentra en el nivel 4 de una escala que llega hasta 8 para inmersión continua. El nivel 4 específicamente significa que salpicar agua desde cualquier dirección no tiene efectos dañinos, probado con un tubo oscilante o una boquilla rociadora que barre aproximadamente 360 ​​grados alrededor del artefacto durante aproximadamente diez minutos. Esto difiere del nivel 5, que añade chorros de agua a baja presión, y del nivel 7, que cubre la inmersión temporal hasta un metro durante treinta minutos. Los compradores de iluminación LED a menudo asumen que un número más alto siempre significa mejor, lo cual es cierto dentro de una propiedad (polvo o agua), pero los dos dígitos son independientes y deben leerse por separado.

Una forma rápida de dejar esto claro: el primer dígito responde "cuánta suciedad puede entrar" y el segundo dígito responde "cuánta agua puede entrar". IP54 responde a ambas preguntas con "un poco, pero nunca lo suficiente como para causar un problema", que es exactamente la razón por la que se ubica en el medio de la tabla de clasificación en lugar de en cualquier extremo.

Cómo se prueban realmente las luminarias LED IP54

La parte de polvo de la prueba coloca el dispositivo dentro de una cámara sellada con talco que se mantiene en el aire mediante una bomba de circulación, y una aspiradora aspira aire a través del recinto para simular los cambios de presión que experimentaría un dispositivo al aire libre. Después del período de exposición, la carcasa se abre e inspecciona: cualquier polvo que haya llegado a un punto en el que pueda interferir con el controlador LED, los diodos o el cableado no pasa la prueba. Se espera y se acepta que se depositen pequeñas cantidades en los bordes exteriores de una junta, ya que IP5X no es deliberadamente un estándar de tolerancia cero.

La parte de salpicadura utiliza un tubo oscilante equipado con orificios en un arco de 180 grados, o una boquilla rociadora de mano siguiendo el mismo patrón. El caudal lo fija el estándar, el tubo se desplaza hacia adelante y hacia atrás a través de aproximadamente 360 ​​grados de movimiento total y la prueba se realiza durante aproximadamente diez minutos por metro cuadrado de superficie. Un dispositivo pasa si no llega agua a las partes vivas, a los terminales o a la placa de LED de una manera que pueda causar un cortocircuito o corrosión con el tiempo. Se tolera algo de humedad incidental dentro de la carcasa exterior siempre que nunca llegue a una superficie eléctricamente activa, razón por la cual los fabricantes confían en el revestimiento conformado sobre la placa del controlador y en las uniones de las lentes con juntas incluso en el nivel IP54.

IP54 en comparación con otras clasificaciones que los compradores de LED ven más

Los listados de productos para iluminación LED arrojan varios números de IP, y las diferencias entre ellos deciden si un dispositivo sobrevive a su sitio de instalación o falla dentro de una temporada. La siguiente tabla alinea las clasificaciones que aparecen con mayor frecuencia junto a IP54 para que la brecha práctica sea fácil de ver de un vistazo.

El salto de IP54 a IP65 es el que más preguntan los compradores, porque parece pequeño en el papel pero significa mucho en la práctica. IP54 tolera una cantidad limitada de polvo dentro de la carcasa siempre que el funcionamiento no se vea afectado, mientras que IP65 mantiene el interior completamente sellado contra el polvo con tolerancia cero. En el lado del agua, IP54 solo tiene que resistir salpicaduras, mientras que IP65 tiene que resistir un chorro dirigido de baja presión. Un dispositivo montado bajo un saliente profundo rara vez necesita dar ese salto, pero cualquier cosa expuesta al cielo abierto, lluvia impulsada por el viento o una rutina de mantenimiento que involucre una manguera debe pasar a IP65 o superior.

Donde la iluminación LED IP54 funciona mejor

IP54 se encuentra en un punto medio realmente útil, y las luminarias que lo utilizan tienden a compartir una característica: están expuestas al aire exterior pero protegidas de la intemperie directa por un techo, un saliente, un gabinete o su propia posición de montaje. La siguiente lista cubre las configuraciones donde esta clasificación aparece con mayor frecuencia en instalaciones reales.

• Pasillos cubiertos, corredores y entradas de edificios donde la lluvia sopla de lado pero nunca cae directamente sobre el dispositivo.
• Cocheras y espacios de estacionamiento cubiertos expuestos al polvo, gases de escape de vehículos y salpicaduras ocasionales de neumáticos.
• Tiras LED para talleres y garajes cerca de bancos de trabajo donde es común el polvo metálico, el aserrín o las salpicaduras ocasionales de refrigerante.
• Cajas de señalización y pantallas digitales montadas debajo de un toldo o alero del techo
• Accesorios de almacén de gran altura cerca de las puertas del muelle de carga que se abren al aire exterior pero no a la lluvia directa.
• Iluminación agrícola y de graneros expuesta al polvo del alimento, partículas de heno y salpicaduras de agua en lugar de un chorro directo de manguera

Por qué los controladores LED hacen que la clasificación IP sea más importante que la propia bombilla

Un error común es creer que la clasificación IP protege la fuente de luz. En realidad, los propios diodos son bastante tolerantes a la humedad en pequeñas cantidades; Lo que realmente falla primero es el controlador: la pequeña placa de circuito que convierte la energía CA entrante en CC de bajo voltaje que los LED necesitan. La acumulación de polvo en la placa del controlador atrapa el calor, y el calor es el factor más importante que acorta la vida útil del LED. Un controlador que funciona incluso 10 grados Celsius por encima de su punto de diseño puede perder una parte significativa de su vida útil nominal, razón por la cual la mitad del polvo de una clasificación IP54 es tan importante como la mitad de las salpicaduras.

En el lado del agua, una sola gota que llegue a una junta de soldadura expuesta en la placa del controlador es suficiente para provocar un cortocircuito o acelerar la corrosión en las trazas de cobre durante meses de exposición. Esta es la razón por la que los fabricantes que construyen accesorios LED IP54 genuinos combinan la clasificación de la carcasa con dos medidas adicionales: una junta de silicona o caucho comprimida uniformemente alrededor de la lente y un recubrimiento conformado aplicado con brocha o rociado directamente sobre la placa del controlador como segunda línea de defensa. Una carcasa que indica IP54 en la hoja de datos pero que omite la verificación de compresión de la junta o el paso de recubrimiento conforme a menudo tendrá un rendimiento inferior a su clasificación en el campo. , aunque haya pasado una prueba de laboratorio única en una unidad de muestra.

Los puntos de entrada de cables merecen una atención especial

Incluso una carcasa bien sellada puede fallar en su clasificación en el punto donde el cable de alimentación ingresa al dispositivo. Un prensaestopas IP54 adecuado se comprime alrededor de la cubierta del cable con un ojal de goma del tamaño exacto del cable; un ojal de gran tamaño, o un cable que pasa a través de un orificio que se perforó más grande de lo previsto durante la instalación, crea un espacio que deja entrar tanto polvo como salpicaduras, independientemente de qué tan bueno sea el resto de la carcasa. Los instaladores que verifican una luminaria LED IP54 en el sitio siempre deben confirmar que el casquillo esté apretado hasta que el ojal se comprima visiblemente alrededor del cable, no solo con la mano.

Hábitos de instalación y mantenimiento que protegen la calificación a lo largo del tiempo

Una clasificación IP describe el dispositivo tal como salió de fábrica, no como funcionará cinco años después de su vida útil. Las juntas se comprimen y endurecen, los prensaestopas se aflojan por la vibración y el polvo se acumula más rápido en algunos entornos de lo que jamás se simula en una prueba de laboratorio. Una breve lista de hábitos mantiene un dispositivo LED IP54 funcionando a su nivel nominal a largo plazo.

1. Monte el dispositivo con la lente hacia abajo o en ángulo donde lo permita el diseño, de modo que el agua se escurra en lugar de acumularse contra el sello.
2. Inspeccione las juntas anualmente en ambientes polvorientos; una junta que se ha endurecido o agrietado ya no se comprime de manera uniforme y debe reemplazarse en lugar de dejarse en su lugar.
3. Limpie la acumulación de polvo en las rejillas de ventilación de la carcasa y las aletas del disipador de calor cada pocos meses en talleres o entornos agrícolas, ya que el flujo de aire bloqueado eleva la temperatura interna y estresa al conductor.
4. Vuelva a apretar los prensaestopas durante las visitas de mantenimiento de rutina, particularmente en accesorios expuestos a vibraciones de maquinaria cercana o tráfico de vehículos.
5. Evite lavar a presión un dispositivo IP54 incluso durante la limpieza general de la instalación; una corriente en chorro supera la clasificación de salpicadura contra la que se probó, incluso durante unos segundos.

Estos pasos cuestan muy poco tiempo en comparación con el reemplazo de un controlador o un cambio completo de dispositivo, y son la diferencia entre un dispositivo IP54 que alcanza su vida útil nominal y uno que falla años antes de lo previsto porque nunca se revisó el sello después del día de la instalación.

Elegir entre IP54 y una clasificación superior: una lista de verificación práctica

Especificar la clasificación IP correcta se reduce a describir el sitio de instalación honestamente en lugar de utilizar de forma predeterminada el número más alto disponible, ya que una clasificación más alta generalmente agrega costos sin agregar beneficios si el dispositivo nunca enfrenta ese nivel de exposición. Lea las preguntas a continuación antes de finalizar una hoja de especificaciones.

Materiales de la vivienda y construcción de juntas detrás de la calificación

La clasificación IP54 impresa en una hoja de datos describe el resultado de una prueba de laboratorio, pero el resultado es tan bueno como los materiales y el método de ensamblaje detrás de él. Dos accesorios pueden tener la etiqueta IP54 y aún comportarse de manera muy diferente después de dos años al aire libre, porque el material de la carcasa, el compuesto de la junta y la forma en que se unen durante la fabricación influyen en cuánto tiempo se mantiene realmente el sello.

Carcasas de carcasa: policarbonato versus aluminio fundido

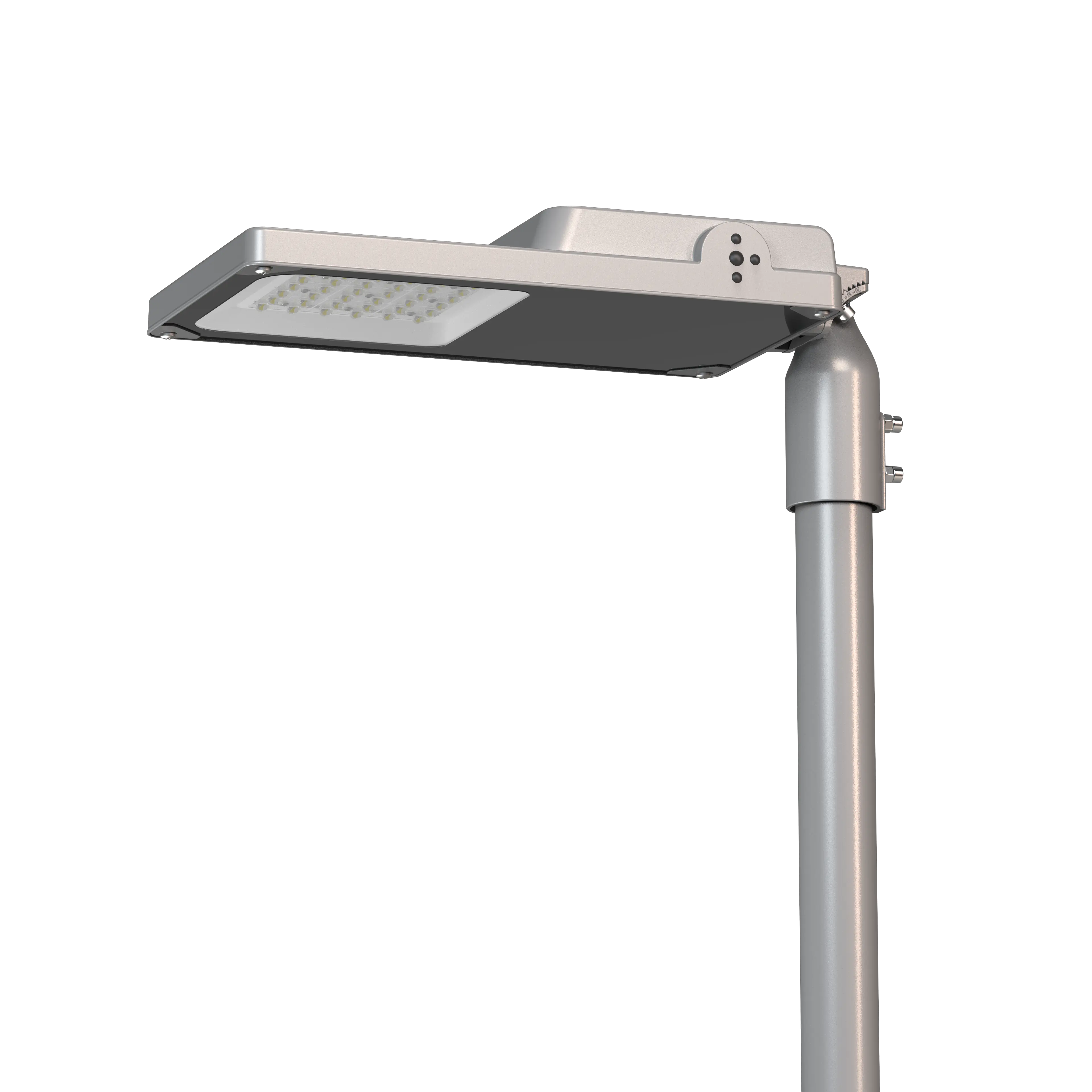

Las carcasas de policarbonato son comunes en paneles LED IP54, accesorios en tiras y cajas de señalización porque el material es liviano, resiste el amarillamiento por rayos UV cuando se estabiliza adecuadamente y se amolda limpiamente alrededor de los canales de las juntas. Las carcasas de aluminio fundido cuestan más de producir, pero disipan el calor de manera mucho más efectiva, lo que influye directamente en el rendimiento IP54 porque una placa controladora más fría ejecuta un diferencial de presión de aire interno más bajo, lo que reduce la tendencia a aspirar polvo y humedad a través de espacios microscópicos durante los cambios de temperatura. Los accesorios de gran altura y de área IP54 de mayor rendimiento generalmente prefieren el aluminio por esta razón, mientras que los productos de paneles y tiras de menor potencia se basan en policarbonato para controlar el peso y el costo.

Compuestos para juntas y por qué la silicona tiende a durar más que el caucho

Tres materiales de junta aparecen repetidamente en las luminarias LED IP54: espuma de celda cerrada, caucho de uso general y silicona. La espuma de celda cerrada se comprime fácilmente y sella bien el primer día, pero tiende a perder elasticidad más rápido bajo ciclos de calor repetidos debido a la temperatura de funcionamiento del propio artefacto, que es exactamente el ambiente que crea un artefacto de iluminación para su propio sellado. El caucho de uso general resiste más tiempo, pero aún puede endurecerse en dos o tres años en accesorios que se calientan o se exponen al sol directo. Las juntas de silicona cuestan más por unidad, pero resisten mucho mejor tanto la degradación por rayos UV como los ciclos térmicos, razón por la cual los accesorios IP54 de nivel superior destinados a un servicio exterior de varios años especifican cada vez más silicona sobre espuma o caucho estándar.

Iluminación LED IP54 en diferentes industrias

La misma clasificación IP54 se aplica a trabajos muy diferentes según la industria, y las exigencias prácticas impuestas al dispositivo cambian en consecuencia, aunque la protección subyacente contra el polvo y las salpicaduras sigue siendo idéntica. Una mirada más cercana a cómo los diferentes sectores utilizan la iluminación LED IP54 muestra por qué la calificación se gana la reputación de ser una opción versátil de nivel medio.

Fallas de campo comunes en luminarias LED IP54 y sus causas fundamentales

Comprender cómo fallan realmente los dispositivos IP54 en el campo es más útil que leer únicamente la definición de clasificación, porque la mayoría de las fallas se remontan a una pequeña cantidad de puntos débiles predecibles en lugar de un defecto fundamental en la clasificación en sí. La siguiente tabla alinea los patrones de falla que aparecen con mayor frecuencia en los informes de mantenimiento junto con su causa típica y la solución que evita que se repita.

Costo total de propiedad: IP54 versus saltar a una clasificación más alta

Los compradores con frecuencia encuadran la decisión entre IP54 y IP65 únicamente en torno al precio unitario inicial, pero la comparación más útil se centra en la vida útil completa del dispositivo. Elegir una calificación que coincida correctamente con el sitio, en lugar de subir o bajar el valor predeterminado, es lo que realmente controla el costo a largo plazo.

En la mayoría de los casos, no especificar lo suficiente es el error más costoso. Un dispositivo IP44 instalado donde realmente existen condiciones IP54 tiende a mostrar fallas en el controlador y empañamiento de la lente dentro de uno o dos años, lo que desencadena un reemplazo temprano que borra muchas veces cualquier ahorro inicial. Sobreespecificar conlleva un costo menor pero real también: pagar por una construcción IP66 a prueba de polvo y chorros en un dispositivo montado de manera segura bajo un saliente profundo agrega costos de material y fabricación que nunca se utilizan, ya que el dispositivo nunca enfrentará las condiciones de inmersión o chorro de agua para las que se construyó la clasificación.

El enfoque más confiable es hacer coincidir la calificación con una evaluación documentada del sitio en lugar de una regla general: observe si el artefacto se encuentra bajo una cubierta superior sólida, si la limpieza alguna vez involucra una manguera o una lavadora a presión cerca del artefacto y cuántas partículas en el aire genera el lugar en un día promedio. Esa evaluación de tres preguntas, aplicada de manera consistente en todo un proyecto de iluminación, evita tanto los costos de falla temprana de una subestimación como el gasto desperdiciado de una sobrevaloración.
